Údržba napínacích kladek řetězu

Zde můžete psát návody a postupy na všechny možné servisní práce na XTčku.
Uživatelský avatar
totr
Příspěvky: 1329
Registrován: pon 31. bře 2008 20:24:35

Údržba napínacích kladek řetězu

Nový příspěvek od totr » ned 04. led 2009 20:35:42

Napínací kladky - v anglickém jazyce tensioner - napínač, německy je to Kettenspannrolle - doslovný překlad: NAPÍNACÍ KLADKA ŘETĚZU.
Napínací kladky (horní a dolní) vymontujeme. Vypadají skoro stejně, ale jsou z jiného materiálu, tak si zapamatujeme, která kam patří. dají se lehce zaměnit. Kladky, šrouby i kovové pouzdra očistíme a dle obrázku níže namažeme silikono-teflonovým tukem. Kladky namontujeme zpět a dotahujeme 23 Nm.

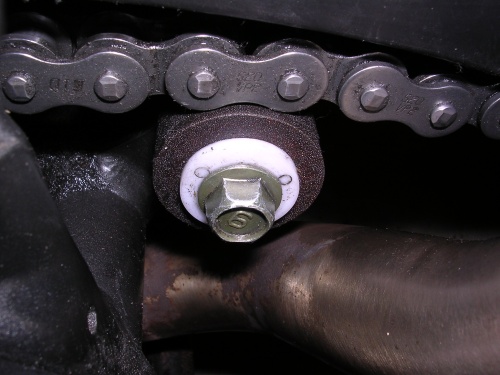

Spodní kladka:

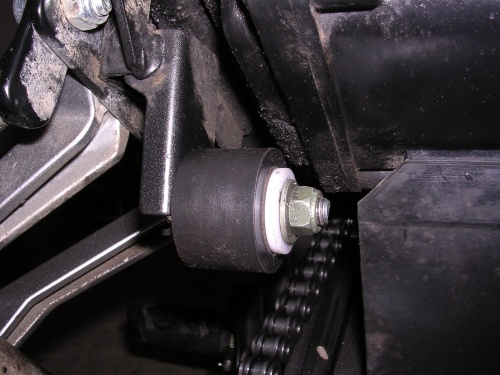

Horní kladka:

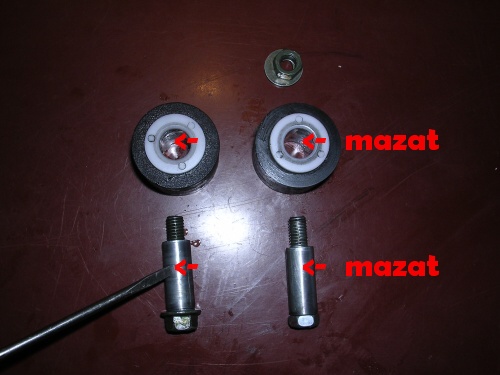

Kde mazat:

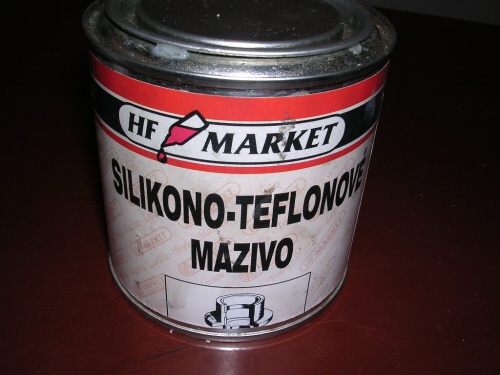

Čím mazat:
Naposledy upravil(a) totr dne úte 06. led 2009 17:03:54, celkem upraveno 1 x.
