Otáčkomer OndraDL

Nový příspěvek od kutil-s.r.o » sob 02. úno 2013 19:44:20

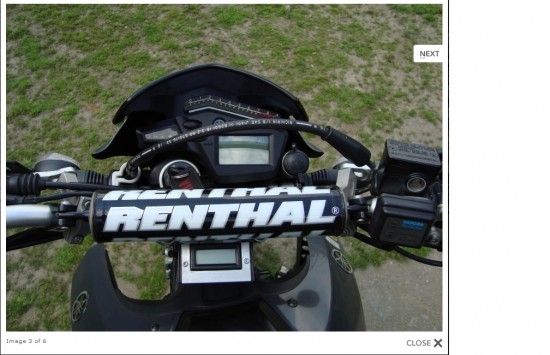

Zdravim neviete mi poradit kde sa do zohnat taky otackomer ako ma OndraDL???

Dakujem
Přílohy
Bez názvu 1111.jpg

Uživatelský avatar
breen
Příspěvky: 82
Registrován: ned 19. úno 2012 16:30:27

Re: Otáčkomer OndraDL

Nový příspěvek od breen » ned 03. úno 2013 10:30:39

Tak ten se mi taky libi :-)

Uživatelský avatar
vencysta
Příspěvky: 301
Registrován: čtv 15. říj 2009 10:32:02
Bydliště: Týn nad Vltavou

Re: Otáčkomer OndraDL

Nový příspěvek od vencysta » úte 05. úno 2013 9:27:21

Nebude nejlepší zeptat se přímo Ondry? ;)

OndraDL
Příspěvky: 68
Registrován: pon 29. pro 2008 17:49:10

Re: Otáčkomer OndraDL

Nový příspěvek od OndraDL » úte 05. úno 2013 12:04:56

No tak to vám můžu říct naprosto přesně kde ho vzít. :D Musíte si ho totiž vyrobit. Je to můj domácí výrobek, takže ho nikde neseženete. Je to spíše orientační ukazatel než měřidlo, ale funguje to v pohodě.

Teď jsem na horách na dovče, ale až se vrátím tak vám můžu dát podklady pro výrobu. Ovšem zvládne to asi jen trošku více zručný slaboproudý elekrikář, takže nevím jestli vám to k něčemu bude.

Uživatelský avatar
vencysta
Příspěvky: 301
Registrován: čtv 15. říj 2009 10:32:02
Bydliště: Týn nad Vltavou

Re: Otáčkomer OndraDL

Nový příspěvek od vencysta » úte 05. úno 2013 13:09:07

Nepsal jsem, že Ondra to bude vědět :D :mrgreen:

Uživatelský avatar
breen
Příspěvky: 82
Registrován: ned 19. úno 2012 16:30:27

Re: Otáčkomer OndraDL

Nový příspěvek od breen » úte 05. úno 2013 20:14:05

Tak ted uz vim,ze to nezvladnu :-D

Uživatelský avatar
speaker
Příspěvky: 66
Registrován: ned 21. říj 2012 20:17:19

Re: Otáčkomer OndraDL

Nový příspěvek od speaker » úte 05. úno 2013 23:17:16

TAk jo to chci taky :-) ale nejsem zrovna mechatronik :roll: :mrgreen:

kutil-s.r.o
Příspěvky: 5
Registrován: ned 03. dub 2011 15:34:51

Re: Otáčkomer OndraDL

Nový příspěvek od kutil-s.r.o » pát 08. úno 2013 9:32:49

no skoda vyzera super ako orginal. mozem sa len pozerat a ticho zavidiet

Uživatelský avatar
_Snakee
Příspěvky: 58
Registrován: stř 02. kvě 2012 21:23:14
Bydliště: Praha 4

Re: Otáčkomer OndraDL

Nový příspěvek od _Snakee » pon 03. čer 2013 13:14:50

Ondro, Ondro, ty jsi na nás nějak pozapomněl, co? :lol: Nebo se s námi podělit nechceš? :D
>>>> XT660X <<<<
I like my bike. :-D

OndraDL
Příspěvky: 68
Registrován: pon 29. pro 2008 17:49:10

Re: Otáčkomer OndraDL

Nový příspěvek od OndraDL » pon 03. čer 2013 18:04:38

Ale jo dělám na tom. Mám ale moc práce takže na to nezbývá tolik času. Jak jsem už někomu psal upravuj to do jiné krabičky a celý jsem to předělával takže to dá dost práce. Ale nebojte myslím na vás.

Dudko
Příspěvky: 30
Registrován: čtv 14. úno 2013 17:42:50

Re: Otáčkomer OndraDL

Nový příspěvek od Dudko » pon 03. čer 2013 19:01:48

Keby sa ti chcelo spravit seriovu vyrobu tak sa hlasim o jeden takyto produkt :D

Uživatelský avatar
breen
Příspěvky: 82
Registrován: ned 19. úno 2012 16:30:27

Re: Otáčkomer OndraDL

Nový příspěvek od breen » pon 03. čer 2013 20:32:57

Tak jak? :-)

OndraDL
Příspěvky: 68
Registrován: pon 29. pro 2008 17:49:10

Re: Otáčkomer OndraDL

Nový příspěvek od OndraDL » úte 04. čer 2013 14:24:18

Až vyrobím prototyp se kterým budu spokojen tak sem hodím foto. Pak se uvidí co na to řeknete.

Uživatelský avatar
_Snakee
Příspěvky: 58
Registrován: stř 02. kvě 2012 21:23:14
Bydliště: Praha 4

Re: Otáčkomer OndraDL

Nový příspěvek od _Snakee » úte 18. čer 2013 22:28:16

Já jsem taky pro seriovku. Sice si myslím, že to ne zcela potřebuju ale kurňa se mi to líbí. :D
>>>> XT660X <<<<
I like my bike. :-D

OndraDL
Příspěvky: 68
Registrován: pon 29. pro 2008 17:49:10

Re: Otáčkomer OndraDL

Nový příspěvek od OndraDL » pon 22. črc 2013 14:06:45

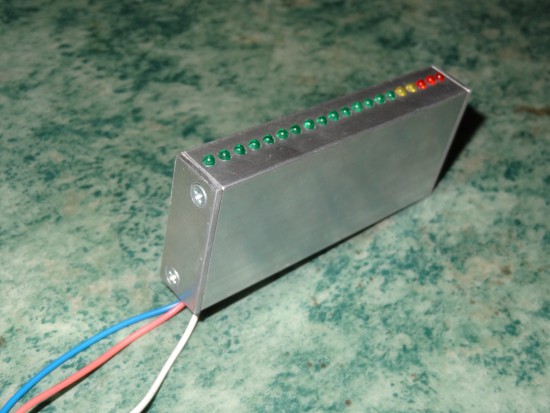

No tak jsem se konečně dostal k výrobě té krabičky no a prototyp je hotov. Teď musí ještě vyřešit jak to tam přidělat. Rozměry jsou 15x40x95 (šxvxd).
Přílohy

SXT
Příspěvky: 16
Registrován: pon 12. srp 2013 12:58:45
Napiš "660" bez uvozovek: 660

Re: Otáčkomer OndraDL

Nový příspěvek od SXT » pon 12. srp 2013 13:08:08

Moc pěkný otáčkoměr - jak se ti osvědčil (reaguje rychle a je vidět i za sluníčka)?
Také jsem o něčem takovém uvažoval. Poskytneš nám elektro schema (nebo alespoň zdroj z čeho jsi vycházel, jestli to bylo někde publikováno), nejlépe i s plošňákem?
20ks LEDek by vycházelo na nějaých 330 otáček až do 6500 ot., to je solidně jemné členění. 26 diod po 250 by bylo možná ještě lepších.
Nějaký trimr na seřízení rozsahu zobrazovaných otáček (kalibraci) se v konstrukci najde?
Tak jsem docela zvědav.

OndraDL
Příspěvky: 68
Registrován: pon 29. pro 2008 17:49:10

Re: Otáčkomer OndraDL

Nový příspěvek od OndraDL » úte 13. srp 2013 17:57:37

Tak jako první musím říct, že je to stále prototyp. Já mám na své motorce ten původní typ co jsem vyráběl. Tenhle nový jsem začal tvořit protože zde na fóru vznikla touha více lidí mít něco podobného tak jsem se snažil to trochu zjednodušit na výrobu. Co se týká reakce myslím, že odpovídá skutečnosti, viditelnost na přímém slunci nebude nic moc je to dáno LED diodami ale je to tak akorát aby zase neoslňovaly. Počet LED je limitován maximální délkou otáčkoměru musí se vejít nad přístrojovou desku nad skosenou pravou část (nad displej). Trimr na doladění tam je. Schéma je vlastní a je to směsice různých schémat. Jak jsem psal už dříve výroba je náročná na čas a tak pokud se najde dost zájemců tak pár kousků vyrobím. Jediné co mě chybí je udělat držáky na přístrojovku. Jenže to musím rozdělat motorku, oddělat ten svůj původní otáčkoměr a nějak to vyzkoušet. No a to je ten problém protože je venku tak krásně a já pořád jezdím tak to nechci rozdělávat.

SXT
Příspěvky: 16
Registrován: pon 12. srp 2013 12:58:45
Napiš "660" bez uvozovek: 660

Re: Otáčkomer OndraDL

Nový příspěvek od SXT » stř 14. srp 2013 9:26:53

Ohledně prostorových možností LED si myslím že první dioda může začínat dejme tomu na 1 tisíci otáčkách. Volnoběh je stejně nějakých 1400-1600, takže pod 1 tisíc (ev. 1300) otáček nemá cenu ty LED vůbec instalovat - se spuštěným motorem by svítily neustále. Možná to doladit nějakým trimrem - tím by zbylo víc bodů LED pro max. otáčky. Nad 6500 by bylo ideální dát rovnou nějakou vysoce svítivou bílou nebo modrou LED, něco jak indikace vhodnosti zařazení vyšší rychlosti (při sprintu se na budíky stejně nekouká a tak by to mohlo být o to viditelnější i periferně).
Pro noční jízdu by bylo vhodné doplnit nějaký regulátor - ať už fotoodpor nebo postačí i ruční přepínač s odporem co by skokově reguloval intenzitu svitu jen min/max proti oslňování LED.
Poskytneš schema ze kterého vycházíš (je to původně řešeno na rozdělovač)? Případně neveřejně? Mám schemat spousty a nevím ze kterých vyjít - něco se liší, neověřená konstrukce, tak abych šel jistější cestou. Jinak schema s LED můžu poskytnout. Většinou jsou dělané na staré motory 4 válce s přerušovačem (typicky starý Favorit) - nevím jestli by to fungovalo po připojení na elektronické zapalování (bez přerušovače) na XT - 1 cívka (počtem impulsů shodné jako dvouválec či elektronicky řízený motocyklový 4 válec se 2 mi cívkami, tj. jako dnešní elektronicky řízené auto 4 válce). Pokud by to zápaly registrovalo (nemáme tam ten přerušovač), ukazovalo by to polovinu otáček než původně určené pro konstrukce 4 válce s rozdělovačem.
Kdysi jsem vycházel ze schema "LED Otáčkoměr pro malý motocykl" z Amaterského radia, ale myslím že je ve schema chyba. Přirozeně s úpravou stabilizátorem na 12V. Něco k tomu je třeba na http://www.jawa-50.cz/clanek/clanky-z-c ... ocykl.html.
Naposledy upravil(a) SXT dne stř 14. srp 2013 12:41:58, celkem upraveno 1 x.

OndraDL
Příspěvky: 68
Registrován: pon 29. pro 2008 17:49:10

Re: Otáčkomer OndraDL

Nový příspěvek od OndraDL » stř 14. srp 2013 12:40:24

Jo tak já jsem vycházel ze stejného zapojení jak ty píšeš. Upravil jsem zdroj, vstupní časovač a integrační člen na výstupu. Co se týká tvých poznámek ohledně svítivosti a rozsahu tak to by se mi taky líbilo ale to by to muselo být řešeno úplně jinak např procesorem a to není nic pro mně. Co se týká napojení na zapalování tak stačí namotat drátek kolem kabelu ke svíčce a napětí indukované v takto vytvořené cívce stačí k nastartování časovače v otáčkoměru.
Co se týká mého schématu musíš pochopit, že mi to dalo dost práce a proto to nechci jen tak pustit do světa.

SXT
Příspěvky: 16
Registrován: pon 12. srp 2013 12:58:45
Napiš "660" bez uvozovek: 660

Re: Otáčkomer OndraDL

Nový příspěvek od SXT » stř 14. srp 2013 12:52:09

Proč jsi upravoval ten časovač a integraci na výstupu? Zlobí nějak to původní, anebo jsi prostě chtěl jinak?
Ne, ta svítivost LED se nechá jednoduše omezit odporem jako proud jimi protékající. Stačí udělat druhý odpor paralelně nějak na vypínači k tomu správnému a změníš tím skokově jas (bude to asi jednoduše čitelné z datasheetu, možná i ze schema). Na to procák netřeba. Stejně jak na celý otáčkoměr.
A ještě jedna věc - lze nastavit rozsah zobrazování min a max otáček - ale v CELÉM ROZSAHU 20ks LED co je k dispozici (plně přizpůsobit otáčkám XT)? Třeba od 1000 do 7000? Nad 7tis. nejezdím a pod 1tis. motor prostě stojí.
Pořád mi není jasné jestli starší schemata, která počítají s přerušovačem by šla po úpravě rozsahu použít i na ty motory s elektronickým zapalováním.
