Otáčkomer OndraDL
Re: Otáčkomer OndraDL
Tak co se týká časovače tak ten původní moc dobře nechodil tak jsem to převzal z jiného zapojení, no a ten RC člen na výstupu jsem měnil protože to nechodilo moc plynule tak jsem tam udělal dělič který mě definuje maximální napětí na výstupu které je pak následně měřeno LM3914. No a ta svítivost. Když si myslíš že to funguje udělej si testovací zapojení a uvidíš ale pokud vím tak proud LED se nastavuje odporem u toho LM3914 ale zároveň tím určuješ referenční napětí pro vnitřní děliče. Takže změnou toho odporu jak píšeš by se to celý rozladilo (já si to alespoň myslím).
To nastavení rozsahu nevím jak udělat. Maximální hodnotu nastavíš jak chceš, ale aby začínals na 1000 ot/min to nevím jak udělat. Problémy s přerušovačem jsem neřešil neboť jak jsem psal já beru impuls přímo od kabelu ke svíčce tím odpadá jakýkoliv zásah do elektroinstalace zapalování a rozsah si pak upravím na časovači a RC členu.
To nastavení rozsahu nevím jak udělat. Maximální hodnotu nastavíš jak chceš, ale aby začínals na 1000 ot/min to nevím jak udělat. Problémy s přerušovačem jsem neřešil neboť jak jsem psal já beru impuls přímo od kabelu ke svíčce tím odpadá jakýkoliv zásah do elektroinstalace zapalování a rozsah si pak upravím na časovači a RC členu.
Online
Přejít na web motopripravky.cz
- Radek
- Administrátor
- Příspěvky: 2622
- Registrován: pát 14. bře 2008 17:58:00
- Napiš "660" bez uvozovek: 505
- Bydliště: Teplice
- Kontaktovat uživatele:
Sdělení od administrátora
Zdar,
vím, že to je trochu mimo téma, ale hosting je třeba z něčeho platit . Rád bych vám představil web motopripravky.cz, kde najdete naše moto nářadí vlastní výroby. Vyrábíme např. vyvažovačky kol, zouvačky, narážeče gufer předních vidlic (XT660 má rozměr 43 mm), klíče na zadní tlumiče a spoustu dalšího.
Návštěvníci fóra XT660 mohou použít slevový kód 54115079 na 5 % z ceny dolů.
vím, že to je trochu mimo téma, ale hosting je třeba z něčeho platit . Rád bych vám představil web motopripravky.cz, kde najdete naše moto nářadí vlastní výroby. Vyrábíme např. vyvažovačky kol, zouvačky, narážeče gufer předních vidlic (XT660 má rozměr 43 mm), klíče na zadní tlumiče a spoustu dalšího.
Návštěvníci fóra XT660 mohou použít slevový kód 54115079 na 5 % z ceny dolů.
Přejít na web motopripravky.cz
Re: Otáčkomer OndraDL
Tedy koukám že to původní schema moc nedoporučuješ.
Jinak jsem našel ještě něco zde - 20LED. Je tu sice rovnou DPS, ale rozkreslené schema nevidim (asi by chtělo lehce upravit na 12V).
http://www.simsonviglu.cz/?sekce=elektrika&clanek=15
A další, 30 LEDek původně pro Favorita (PE A Radio 3/2003) je slušnejch, ale obávám se že to nebude na elektronickém zapalování fungovat.
http://www.svetelektro.com/upload/Otack ... 3_2003.pdf
Třeba bude vědět někdo víc?
Možná bude lepší ručkovej, ještě by se vešel.
Jinak jsem našel ještě něco zde - 20LED. Je tu sice rovnou DPS, ale rozkreslené schema nevidim (asi by chtělo lehce upravit na 12V).
http://www.simsonviglu.cz/?sekce=elektrika&clanek=15
A další, 30 LEDek původně pro Favorita (PE A Radio 3/2003) je slušnejch, ale obávám se že to nebude na elektronickém zapalování fungovat.
http://www.svetelektro.com/upload/Otack ... 3_2003.pdf
Třeba bude vědět někdo víc?
Možná bude lepší ručkovej, ještě by se vešel.
Re: Otáčkomer OndraDL
No tak to první zapojení neznám a bez schématu lze jen těžko komentovat. A to druhé znám ale je to konstruované na přerušovač a je trochu zbytečně složité takže jsem ho taky opustil.
Re: Otáčkomer OndraDL
Uz at je zima ale jen proto aby se to dotáhlo do konce
Re: Otáčkomer OndraDL
Kamarát, ktorý ma tiež XTX sa čudoval, že prečo ja nemám otáčkomer Mal tam podobný ako ma tu OndraDL už pri kúpe a myslel si, že to tak majú všetci
Aj ja by som mal záujem, pokiaľ by bol ...
Aj ja by som mal záujem, pokiaľ by bol ...
Re: Otáčkomer OndraDL
Nebojte mám skoro hotovo brzy dodám nějaké foto.
Re: Otáčkomer OndraDL

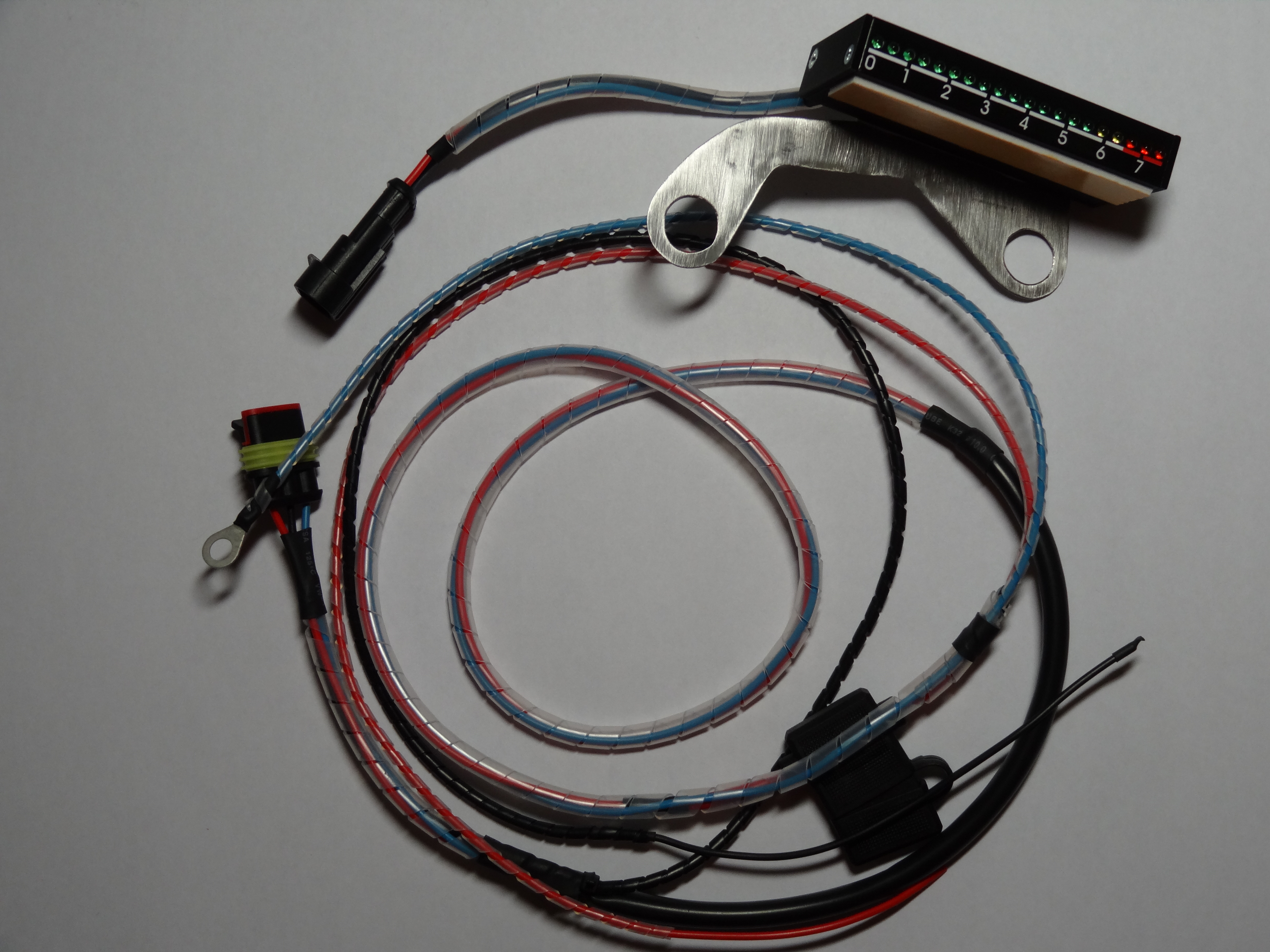

Tak tady jsou ty slíbené fotky.
Jak jsem psal již dříve otáčkoměr spíš ukazuje nežli přesně měří slouží pro rychlý odečet otáček a nijak neodvádí pozornost. Vše je vyrobeno v domácích podmínkách s důrazem na funkčnost, jednoduchost a odolnost.
Tělo otáčkoměru je z hliníku který je nastříkán černou matnou barvou. Vrchní stupnice je nálepka a je přelakována. Držák otáčkoměru je z nerezu. Uchycení je přímo k přístrojové desce zespodu a to tak, že se dírami v plechu provleče gumový silenblok a pak se přilepí oboustrannou lepící páskou k přístrojové desce. Musí se ještě odříznout kousek plastu v masce aby se udělalo místo pro nový otáčkoměr a kabel.
Připojení na elektroinstalaci je jednoduché. Připojí se mínus přímo na baterii, plus pól pomocí rychlospojky na kabel který vede do konektoru (ten 4pinový pod sedlem na který není nic připojeno tam se po zapnutí klíčku objeví +12v).
Snímání otáček: Pouze se omotá kolem kabelu k svíčce přichystaný kabel. Ten má na konci tvrdý drátek ten se omotá okolo kabelu k svíčce jako cívečka stačí cca 3 závity. !!!!Nic se nikam elektricky nenapojuje snímání je bezkontaktní!!!!!
Pokud je vše dobře připojeno otáčkoměr ihned funguje. Co se ceny týká nemám vše ještě spočítáno je zde obrovský podíl času který je třeba na výrobu. (vše je ruční práce kterou žádný stroj neudělá) Proto se cena bude pohybovat cca 1600-1800,- Nemám vše ještě přesně spočítáno.
Tak to je ode mne vše teď prosím vaše komentáře.
LED otáčkoměr je osazen 20ti diodami ukazuje otáčky v rozmezí 0-7,5 tis ot/min. rozsah lze pomocí ladícího trimru částečně upravit. Při plném svitu 20ti LED je spotřeba 200mA. Jak jsem psal již dříve otáčkoměr spíš ukazuje nežli přesně měří slouží pro rychlý odečet otáček a nijak neodvádí pozornost. Vše je vyrobeno v domácích podmínkách s důrazem na funkčnost, jednoduchost a odolnost.
Tělo otáčkoměru je z hliníku který je nastříkán černou matnou barvou. Vrchní stupnice je nálepka a je přelakována. Držák otáčkoměru je z nerezu. Uchycení je přímo k přístrojové desce zespodu a to tak, že se dírami v plechu provleče gumový silenblok a pak se přilepí oboustrannou lepící páskou k přístrojové desce. Musí se ještě odříznout kousek plastu v masce aby se udělalo místo pro nový otáčkoměr a kabel.
Připojení na elektroinstalaci je jednoduché. Připojí se mínus přímo na baterii, plus pól pomocí rychlospojky na kabel který vede do konektoru (ten 4pinový pod sedlem na který není nic připojeno tam se po zapnutí klíčku objeví +12v).
Snímání otáček: Pouze se omotá kolem kabelu k svíčce přichystaný kabel. Ten má na konci tvrdý drátek ten se omotá okolo kabelu k svíčce jako cívečka stačí cca 3 závity. !!!!Nic se nikam elektricky nenapojuje snímání je bezkontaktní!!!!!
Pokud je vše dobře připojeno otáčkoměr ihned funguje. Co se ceny týká nemám vše ještě spočítáno je zde obrovský podíl času který je třeba na výrobu. (vše je ruční práce kterou žádný stroj neudělá) Proto se cena bude pohybovat cca 1600-1800,- Nemám vše ještě přesně spočítáno.
Tak to je ode mne vše teď prosím vaše komentáře.
Re: Otáčkomer OndraDL
Vypadá to pěkně , ještě by se hodilo foto jak to vypadá připevněné na přístrojovce. Nebo rovnou video jak dokonale to reaguje na změny otáček.
Cena tak sice odpovídá času věnované malosériové výrobě, ale zamýšlím jestli už pak není lepší pořídit ručkovej mini měřák. Přínos to tak má hlavně pro toho kdo si to ukutí sám, a ještě to potěší, když mu to funguje jak si přál...
Napájení lze napojit i na světlo přímo u budíků (netřeba tahat delší dráty) - třeba na obrysovku apod., to pak už ani není nutná další vložená pojistka.
Cena tak sice odpovídá času věnované malosériové výrobě, ale zamýšlím jestli už pak není lepší pořídit ručkovej mini měřák. Přínos to tak má hlavně pro toho kdo si to ukutí sám, a ještě to potěší, když mu to funguje jak si přál...
Napájení lze napojit i na světlo přímo u budíků (netřeba tahat delší dráty) - třeba na obrysovku apod., to pak už ani není nutná další vložená pojistka.
Re: Otáčkomer OndraDL
Tak jsem trochu improvizovaně připojil na své XT nový otáčkoměr. Zde je krátká ukázka funkce.
https://www.youtube.com/watch?v=8HKzMQood9w
https://www.youtube.com/watch?v=8HKzMQood9w
- vitaminc
- Příspěvky: 471
- Registrován: pon 23. úno 2009 14:02:28
- Bydliště: Praha
- Kontaktovat uživatele:
Re: Otáčkomer OndraDL
super to funguje kam ho dáš?
zvláštní je jak pomalu klesají otáčky potom. To jsem si asi nikdy neuvědomil, dokud jsem to takhle neviděl.
zvláštní je jak pomalu klesají otáčky potom. To jsem si asi nikdy neuvědomil, dokud jsem to takhle neviděl.
Re: Otáčkomer OndraDL

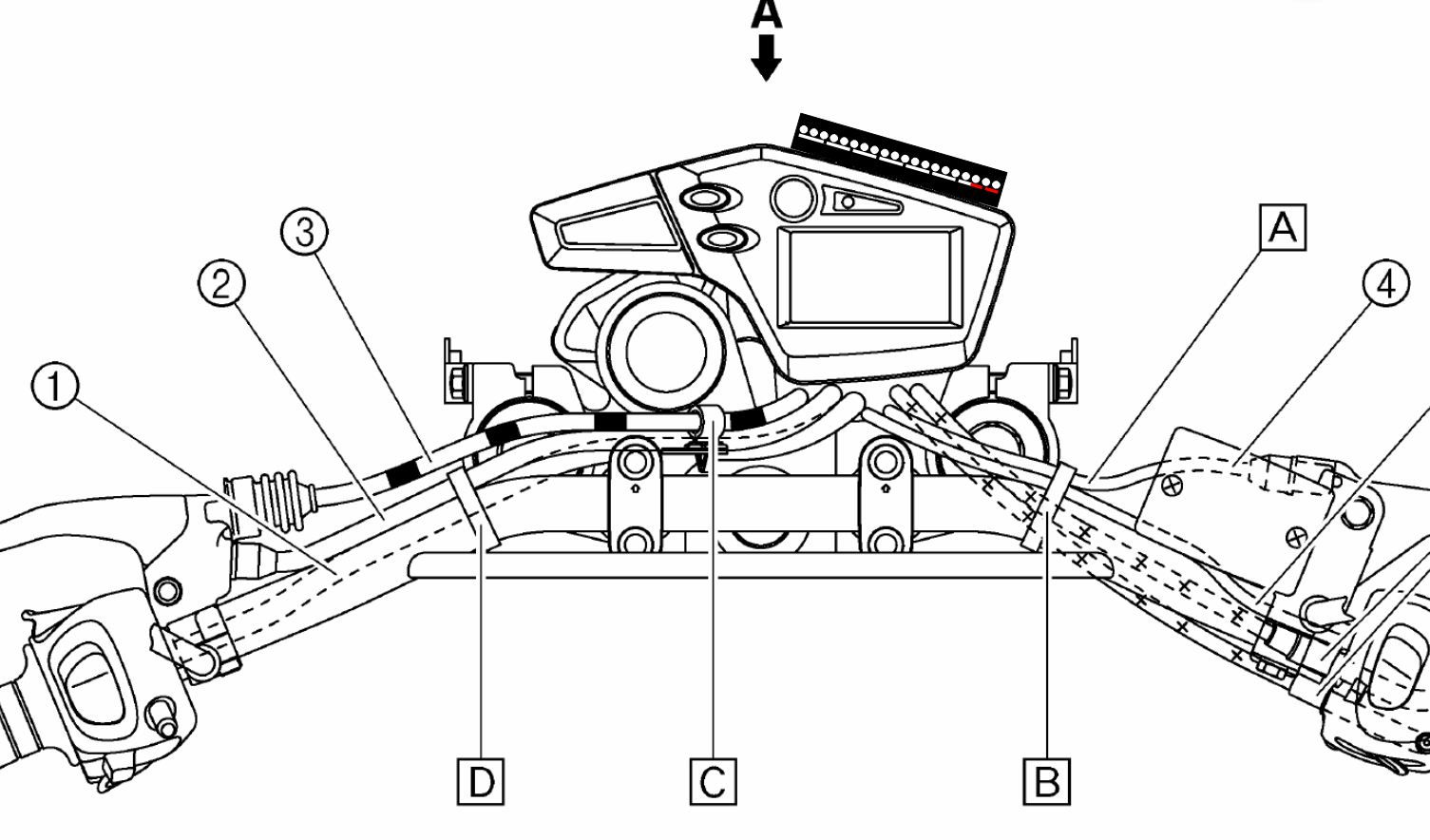

Je to nachystaný tak aby to pasovalo nad přístrojovku. Foto nemám tak pro představu viz. obrázek.
Re: Otáčkomer OndraDL
Jaka bude tedy cena?
- vitaminc
- Příspěvky: 471
- Registrován: pon 23. úno 2009 14:02:28
- Bydliště: Praha
- Kontaktovat uživatele:
Re: Otáčkomer OndraDL
super to je. Na tom videu jak je to vepředu to vypadá větší. Jsi machr
Re: Otáčkomer OndraDL
Takže spočítáno a cena je 1350,- + poštovné. Pokud má někdo zájem tak pište sem a nějak se domluvíme.
Re: Otáčkomer OndraDL
Dle videa to funguje opravdu dobre, pokud se ti to podari namontit na moto, poprosil bych o finalni foto popr. male video pro uplnou predstavu, pokud toho tedy nechcu moc
Jsi fakt borec!
Jen houšť takových na tomto foru!
Jsi fakt borec!
Jen houšť takových na tomto foru!
Tož dobře to čistí....
Re: Otáčkomer OndraDL
Taky bych mel zajem,je mozno na to cihnout?
Re: Otáčkomer OndraDL
No já mám momentálně na svojí motorce namontován ten svůj původní otáčkoměr co je na fotce v prvním příspěvku tohoto vlákna takže bych ho musel demontovat. Nevím kdy se na to dostanu snad přes vánoce budu mít chvilku. Pak bych dal nějaké foto.
Re: Otáčkomer OndraDL
Ahoj,jak jsi na tom,uvidime to namontovane? Ja bych o tento ukazatel mel zajem
Re: Otáčkomer OndraDL
Omlouvám se ale ještě jsem to neudělal. Jsem totálně pracovně vytížen. Asi si vezmu nějakou dovolenou abych to udělal tak buďte prosím trpělivý určitě to namontuju.
